1．描述Description:

    這款高轉速的三輪車底盤（以后后續基于該底盤的產品）主要是為高轉速,、高靈活度的應用場合而設計的。

    底盤由兩路直流減速電機提供動力，最高轉速可以達到300RPM,，底盤速度也可以達到82cm/s,。底盤是由兩個電機和一個萬向輪溝通的三點式結構,，小車轉動圓心和底盤幾何中心重合,，這樣就能保證小車在做轉彎或原地轉圈動作時，小車不會偏離賽道,；小車的輪胎采用的是軟橡膠,，可以保證小車運動過程中不會發生打滑或側滑。

    底盤上面加裝了基于霍爾傳感器的轉速測量板,，通過檢測輪胎上面的磁鋼來測量小車轉速,；L298兩路直流電機驅動，可以在12V電壓下通過PWM方式控制小車的運動狀態,。

    另外在底盤的固定板上還預安裝了3支避障傳感器支架，可以直接固定E18-D80NK傳感器,。

   以上特性,，使得這款車非常適合用于開發：迷宮機器人、滅火機器人,、尋跡機器人,、足球機器人等產品。


2,、規格Specifications：

車體參數：

• 車體直徑：17cm
• 車體高度：6.5cm
• 車體速度：≤82cm/s（12V空載狀態下）
• 車體載重：3Kg

測速傳感器參數：

• 尺    寸：34mm*5mm*11mm（長*寬*高）
• 工作電壓：5V
• 工作電流：5mA
• 測量精度：每圈4個脈沖,；
• 信號輸出：TTL電平

  引線顏色	引線功能
  紅色	VCC
  黑色	GND
  黃色	霍爾信號輸出

電機參數：

• 額定電壓：12.0 VDC
• 輸出轉速：300 ±10% RPM
• 空載電流：≤120 mA
• 堵轉電流：≤1.6 A
• 堵轉扭矩：≥0.9 Kg·cm

三輪車套件清單：

• 小車底盤        2塊,；
• 小車固定板      1塊；
• 電機金屬支架    2塊,；
• 直流減速電機    2只,；
• 本田橡膠輪胎       2只；
• 金屬萬向輪      1只,；
• L298電機驅動板  1塊,；
• 6AA電池盒       1只；
• 銅柱及螺絲      若干,；

3,、圖片Pictures：

?

Figure 1：高轉速三輪車底盤 圖片

Figure 2：三輪車底盤背面圖

Figure 3：強抓地力輪胎和測速傳感器

Figure 4：霍爾測速傳感器輸出波形

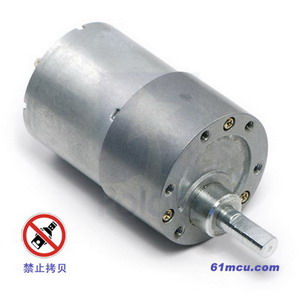

Figure 5：19:1 減速電機外觀圖

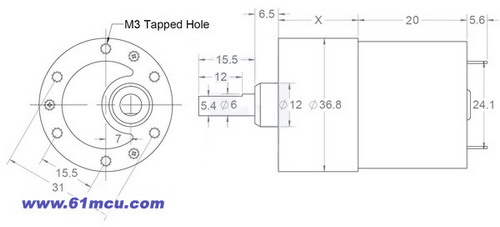

Figure 6：減速電機尺寸圖

Figure 7：加裝了避障傳感器和尋跡傳感器的效果圖

  4、資源Resources:

    后續將推出基于這款三輪車的一系列產品：可實現自主避障功能的小車,；巡線迷宮智能車,；使用PC機控制的三輪車；無線傳輸智能車,；足球比賽機器人等等,。

 5、備注Notes:

    公司網站,、商城的產品和文檔版權所有,，未經許可不得全部或部分引用公司產品描述文件、圖片,、表格等資料,。
