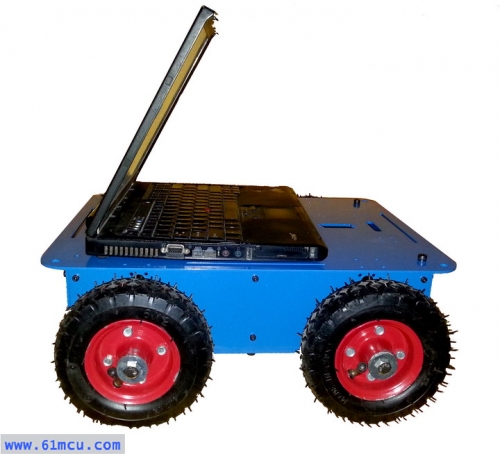

YXT-CE401Y(MER-B)勇氣號四輪驅動差動平臺 樣機圖（實際產品為黃色噴漆）

產品簡述：

YXT-CE401Y(MER-B)勇氣號四驅平臺，是億學通對原有四輪底盤的全新升級,。希望為客戶提供一個高性能和高品質的開發載體。

YXT-CE401Y(MER-B)勇氣號四驅平臺,，采用冷軋鋼板作為車體外殼主體,，內襯多條鋁合金橫梁,。使用四臺大功率的空心杯電機作為動力來源，并配有四個直徑15厘米的橡膠充氣車輪（單個車輪最大可承重75Kg）,。這使得本款底盤非常堅固耐沖擊,，能夠適應各種應用環境，并能高性能地實現各種運動,。

YXT-CE401Y(MER-B)勇氣號四驅平臺,，具有簡單易用，牢固耐用,，嚴格防護等級能夠保證長期好用等特點,。

產品特色：

1. 選擇直徑150厘米的橡膠充氣車輪，單個車輪最大承重為75Kg,；

2. 實心軸座設計,，更保證了車輪和直流伺服電機的良好固定，最大限度的減少橫向間隙,，避免車輪晃動的情況產生,；

3. 四個大扭矩直流電機提供動力，使得這款底盤動力強勁；

4. 底盤預留了至少七種規格的電機安裝接口,，方便用戶將來做動力方面的升級,；

5. 使用冷軋鋼板外殼和鋁合金橫梁設計，提升了底盤的抗壓和抗沖擊性能,；

6. 殼體的細節設計也方便了用戶使用：(1)為了用戶后續擴展,，底盤的兩個側面預留開槽（出廠內有擋板固定），用戶可以根據自己需要,，重新設計模組固定孔（如超聲波模組安裝孔,，攝像頭安裝孔，各種傳感器安裝固定孔等）,，然后安裝在車體即可,。非常人性化。(2)底盤預留了電源開關,、電源指示燈,、保險管和電源充電接口。所有配置都是按照工業底盤指標進行,。電源充電口采用了航空插頭的新穎設計,。


規格參數：

• 機身形式：冷軋鋼板加鋁合金橫梁工藝

• 外形尺寸：466.38×450×164

• 驅動輪：橡膠充氣車輪，單個最大負載75Kg,。

• 驅動輪直徑：150mm

• 驅動方式：四輪驅動

• 懸掛形式無懸掛

• 車身最小離地間隙：58（和電機安裝位置有關）

• 整機重量：11.5kg

• 額定負載能力：15kg

• 電機類型：空心杯直流伺服電機

• 電機額定功率：17W

• 電機工作電壓：12V

• 扭 矩：大扭矩( 1.72Nm)

• 空載電流：75mA

• 堵轉電流：1400mA

• 減速箱型號：全金屬精密行星減速箱,，減速比：64：1（具體規格按客戶要求定制）

• 電機編碼器：根據規格確定

• 電機數量：4

• 最大移動速度：0.7m/s

• 最大自轉速度：150°/s

• 最小轉彎半徑：0m

• 適應的地形：室內、室外普通路面及泥濘路面,、較為平坦的草地,。

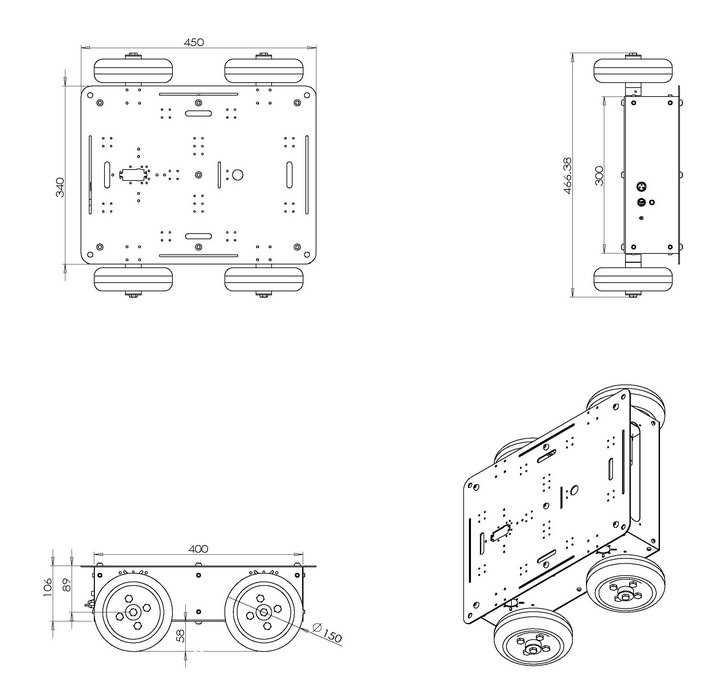

產品 尺寸：

應用領域：

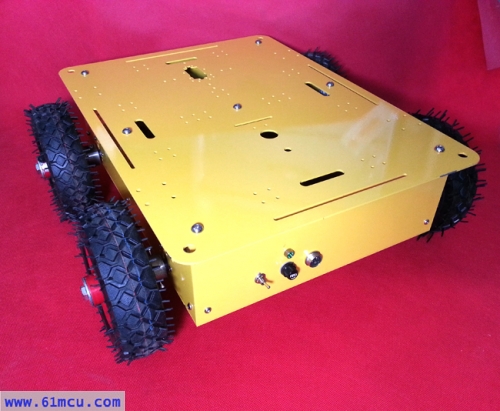

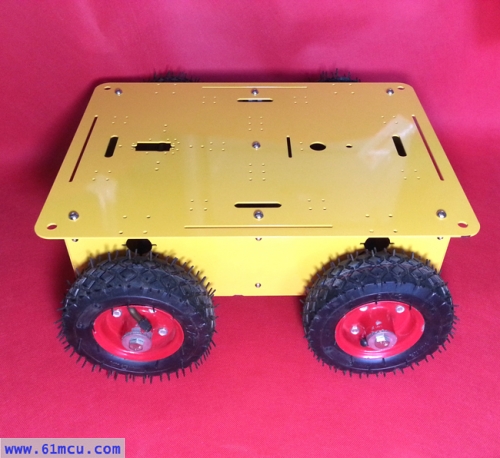

產品圖片：

可選配件：

1、CAN接口伺服電機驅動器（帶編碼器接口）
2,、12V/10.4Ah鋰離子電池
3,、鋰電池充電器
4、超聲波測距模塊
5,、GPS定位模塊
6,、電子指南針模塊
7、加速度/陀螺儀模塊
