YXT-OE301YE(MER-A)勇氣號三輪全向平臺
產品簡述:
YXT-OE301YE(MER-A)勇氣號三輪全向平臺,是在億學通現有的輪式/履帶等機器人平臺基礎上,設計的一類新型的機器人應用平臺。
全向平臺,顧名思義,就是可以在任意方向上自由移動的平臺。這皆取決于平臺的全向輪和車體結構。全向輪由輪轂和從動輪組成。該輪轂的外圓周處均勻開設10個輪轂齒,每?jī)蓚€(gè)輪轂齒之間裝設有一從動輪,該從動輪的徑向方向與輪轂外圓周的切線方向垂直。這使得全向輪在輪轂轉動的同時,還可以做垂直于輪轂的滑動。
三輪全向平臺采用120°三角布局,加上全向輪的特色,就能夠?qū)崿F(xiàn)平移、自轉、平移并自轉等有異于傳統輪式底盤的特殊運動。
而形式的不同,也為用戶的控制算法提供了更大的發揮空間。
產品特色:
這是一個全方位自由移動的平臺,這就是其最大的特色;
雙排結構的10輪轂齒的全向輪,增加了抓地力,減少了運動噪音。而實心軸座設計,更保證了全向輪和直流伺服電機的良好固定;
三個來自德國的空心杯直流伺服電機提供動力,使得這款底盤動力強勁;此外底盤預留了兩種電機安裝孔位,方便用戶將來做動力方面的升級;
殼體一體化鈑金組合成型工藝,提升了底盤的抗壓和抗沖擊性能;
殼體的細節設計也方便了用戶使用:(1)為了用戶后續擴展,底盤的兩個側面預留開槽(出廠內有擋板固定),用戶可以根據自己需要,重新設計模組固定孔(如超聲波模組安裝孔,攝像頭安裝孔,各種傳感器安裝固定孔等),然后安裝在車體即可。非常人性化。(2)底盤預留了電源開關、電源指示燈、保險管和電源充電接口。所有配置都是按照工業底盤指標進行。電源充電口采用了航空插頭的新穎設計。
規格參數:
機身形式:鈑金一體組合成型
外形尺寸:445×481.77×144
驅動輪:10輪轂齒雙排全向輪,配直徑25mm實心聯軸器。
驅動輪直徑:125mm
驅動方式:三輪獨立驅動
懸掛形式無懸掛
車身最小離地間隙:35
整機重量:8.9kg
額定負載能力:10kg
電機類型:直流減速電機
電機額定功率:17W
電機工作電壓:12V
扭 矩:大扭矩( 1.72Nm)
空載電流:75mA
堵轉電流:1400mA
減速箱型號:全金屬精密行星減速箱,減速比:64:1(實際規格按客戶要求確定)
電機編碼器:12線/轉,A、B相輸出(編碼器可更換)(實際規格按客戶要求確定)
電機數量:3
最大移動速度:0.65m/s
最大自轉速度:200°/s
最小轉彎半徑:0m
適應的地形:室內、室外坑陷較少的水泥及瀝青路面。

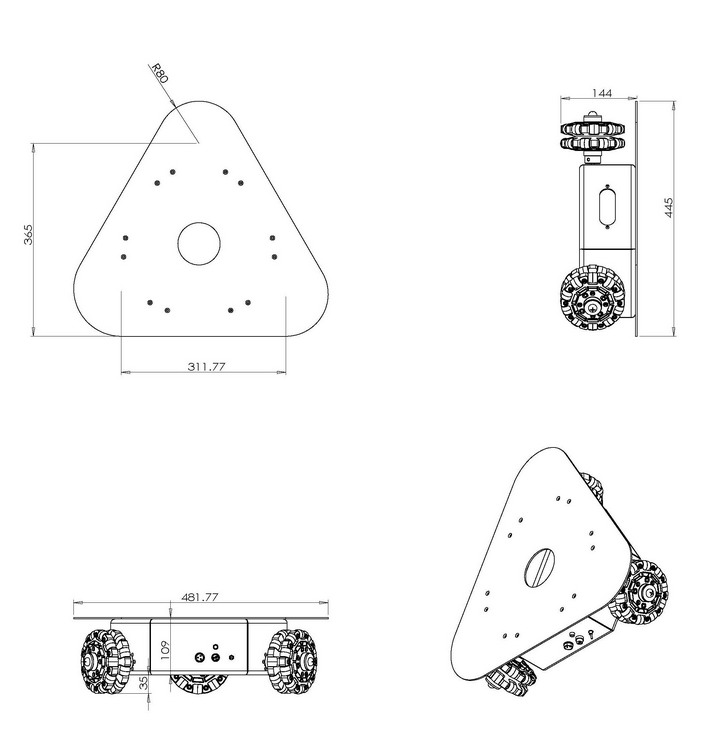

產品 尺寸:
應用領域:
教學
| 科研
| 產業應用
|

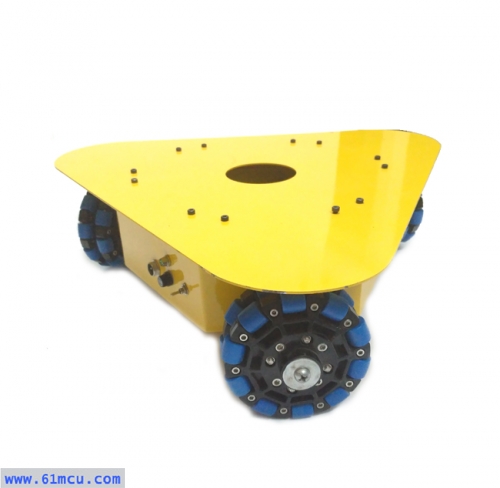

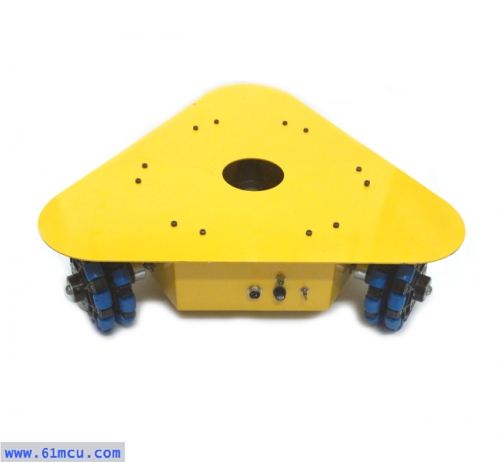

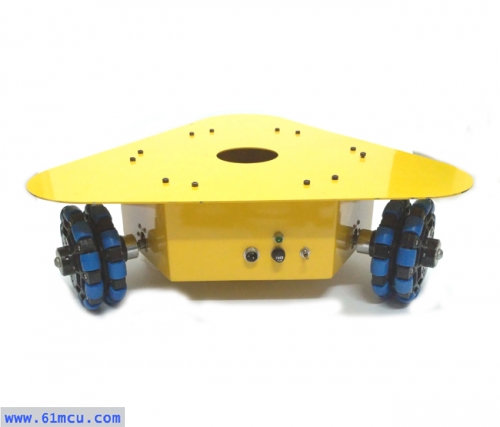

產品圖片:
![]() |
![]() |
?
可選配件:
1、CAN接口伺服電機驅動器(帶編碼器接口)
2、12V/10.4Ah鋰離子電池
3、鋰電池充電器
4、超聲波測距模塊
5、GPS定位模塊
6、電子指南針模塊
7、加速度/陀螺儀模塊
|
|
|
|
