產品簡介：

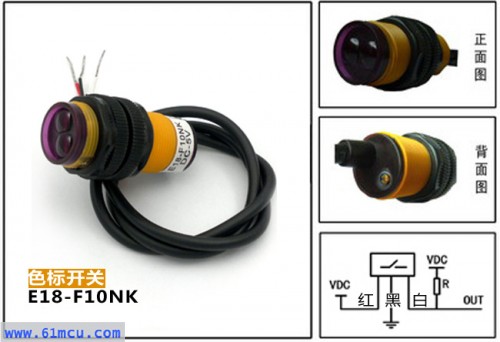

E18-F10NK是一種集發射與接收于一體的色標傳感器，類型為：NPN常開型輸出。單色光源經過調制后發出，被檢測物反射后，經接收頭對進行解調輸出。有效的避免了環境可見光的干擾。

雙透鏡的使用，延長了傳感器的檢測距離。另外在實際使用中，還可以通過傳感器尾部的電位器旋鈕改變傳感器的探測范圍。
本色標傳感器，具有探測距離遠、不受可見光干擾、易于裝配、使用方便等特點，可以被應用于物品定位、顏色識別等用途，可以用作廣告卷簾燈箱、包裝機、切割機等多種生活化工產品上。

色標傳感器就其原理來說并不是檢測顏色，它是通過檢測色標對光束的反射或吸收量與周?chē)牧舷啾鹊牟煌鴮?shí)現檢測的。所以，顏色的識別要嚴格與照射在目標上的光譜成分相對應。

在單色光源中，綠光LED（565mm）和紅光LED（660mm）各有所長。綠光在很寬的顏色范圍內比紅光源靈敏度高。紅光LED對有限的顏色組合有響應，但它的檢測距離比綠光LED遠。通常紅光源傳感器的檢測距離是綠光源傳感器的6～8倍。

電氣特性：

• 紅色：VCC；黑色：GND；白色：OUT（輸出和電源之間需要加一個上拉電阻）
• 工作電壓：5VDC
• 工作電流：10-15mA
• 驅動電流：100mA
• 感應距離：3-10CM
• Sensing range: 3-10cm
• Sensing object: Translucency, opaque
• Supply voltage: DC5V
• Output operation: Normally open(O)
• Output: DC three-wire system(NPN)


E180-F10NK電路原理圖

機械特性：

• 顏色：橙黃色
• 直徑:18mm
• 長度:45mm
• 引線長度:40cm
• Diameter: 18mm, Length: 45mm
• Appearance: Threaded cylindrical
• Material: Plastic


應用案例：

• 廣告卷簾燈箱
• 膜切機、包裝機等
• 機器人、智能車黑白線檢測等等。

特別說明：

由于E18-F10NK是5V的色標傳感器，有些用戶需要用在12V或者是24V的場合，如PLC控制等。在這種應用場合中，我們可以通過一個5V的小繼電器，對輸出電平進行轉換，如下圖所示。

E18-F10NK傳感器的最大驅動電流在100mA，可以直接驅動小型繼電器。
