特性簡介：

    TK-20黑白線檢測傳感器是TK-10的升級版,，有效探測距離達5cm,。通過調節電位器,，最遠可以達到10cm（該距離下,，探測黑白線的精度降低）,。

    這款黑白線傳感器繼承了TK-10的受可見光干擾小,，輸出信號為開關量,，信號處理簡單,，使用非常方便外,，還增加了探測距離調節器、改進了探測距離,、加強了探測精度（在有效量程內,，可對報紙大標題進行感應）。

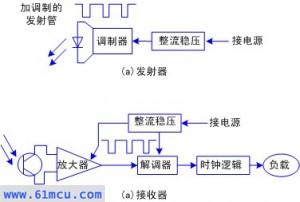

    傳感器的工作原理是：發射管經過一個180KHz頻率的載波調制后,，發射,。接收管接收到反射回來的光線后，先進行放大，然后進行解調,、整形,。再經過比較，就輸出了一個開關量信號,。整個過程可以參考下圖：

?

    從圖中我們可以看到,，由于傳感器發射和接收增加了調制和解調，就大大提高了傳感器的抗干擾性能,，使得傳感器不受可見光的影響,，在測量黑白線的時候，檢測結果更準備,。

    如果將發射二極管換成激光發射管,，探測距離將會增加到20cm甚至更遠。

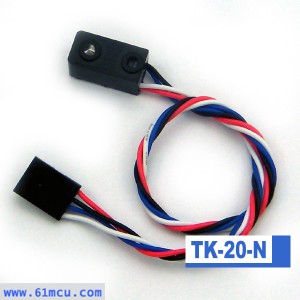

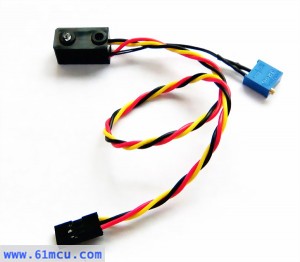

    TK-20又有兩個版本,，一種是帶電位器的TK-20,，一種是不帶電位器的TK-20-N，二者的圖形如下：

TK-20                                                                                       TK-20-N

  二者的區別如下：

    1,、TK-20把發射管功率調節電位器,，接在傳感器外頭，用戶在使用的時候,，只需加一個1K的上拉電阻即可使用,；
           接線方式為：紅色-VCC；黑色-GND,；黃色-OUT,；在紅色和黃色之間加一個上拉電阻。

    2,、TK-20-N是應部分客戶要求,，將外部的電位器去掉。用戶可以在設計電路的時候,，將電位器和上拉電阻直接設計到板子上,，這樣接線就更簡潔。
           TK-20-N的接線圖見圖片：

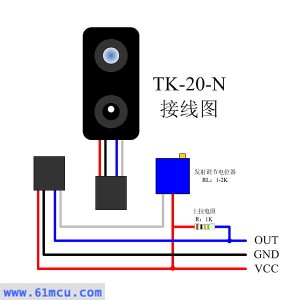

TK-20-N接線圖

電氣特性：

     U:5VDC
     I:20mA
     Sn:0－5CM
