簡介：

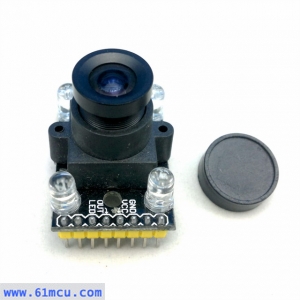

該模塊采用TCS3200D，是TCS230D的升級產品。TCS3200是一款靜態識別物體顏色，并根據顏色信息輸出不同頻率，通過單片機對頻率采樣轉換后即可得到顏色RGB數據。我們提供Arduino示例代碼已經完成頻率到RGB值的轉換，用戶只需稍作修改就能直接使用，極大縮短了用戶開發時間。

此模塊所有IO口均引出，可通過IO控制LED補光燈。也可以通過跳帽直接短接控制引腳和接地引腳，此時LED將常亮。工作電壓3-5V，頻率輸出范圍10-12KHZ，占空比50%。

每次測試前，Demo代碼會進行白平衡矯正，取得相應的RGB參數，然后用戶再進行顏色測量，可以通過代碼得到相應的RGB值，之后用戶可以用此值進行顏色判斷或者全彩LED顯示等等。

注意：盡量保證測試過程中光源的恒定，不要輕易移動 或者改變光源，最好在封閉環境測試效果更佳。 每次改變光源都需要重新進行白平衡矯正。

 提供文檔：
