1．描述Description:

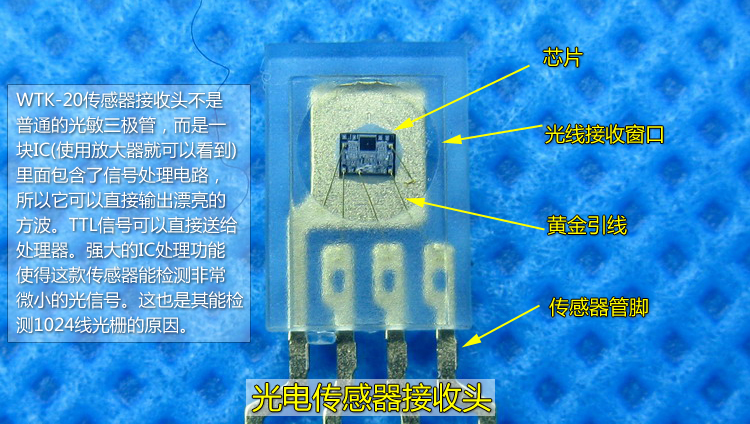

WTK-20是一款高精度的槽式光電開關，最高可以檢測1024線碼盤。傳感器的發光管經過特殊的聚焦工藝，可以發出極細的可見光束，方便安裝和校準碼盤。光電接收管，不是普通的光敏二極管或三極管，而是一塊集成信號采集、放大、比較功能的集成電路（通過放大鏡可以看到，見下圖）。

從圖片中，我們可以粗略看到兩路高感光接收頭，當碼盤轉動時，兩路接收頭將會先后收到發射管發射的光線，經過集成電路內部的放大、整形、比較等處理，直接輸出兩路脈沖信號。正是因?yàn)榘l(fā)射管和接收管的特殊設計，才使得這款傳感器性能遠超過市面同類產品。不但響應頻率高、測量精度也高。幾乎可以用戶所有機器人智能車轉速測量場合。

 該傳感器具有不受可見光影響、輸出信號可以直接被MCU采用、檢測精度高等特點。

2、規格Specifications：

• 工作電壓：3.3V/5.5V
• 工作電流：15mA
• 信號輸出：A/B兩相
• 信號類型：TTL脈沖
• 最小檢測精度：>0.1mm
• 接線圖：紅色-VCC；黑色-GND；黃色-信號

特別說明：

      無論是在機器人應用場合，還是工業設備上，電機轉速測量都是一個很重要的功能，而使用光電傳感器又是電機轉速測量的一個非常重要的手段。測量的原理是，發射管發出光線給接收管，接收管就能輸出一個信號。如果中間被不透光物體遮擋（這里是光柵或碼盤），接收管不能收到發射管發出的光線，接收管就給出另外一種狀態。通過檢測輸出信號的變化，即可檢測光柵的轉動格數，從而計算出電機的轉速。

      最常見凹槽光電傳感器，都采用一個發光二極管+一個（或兩個）光敏三極管（或二極管）的形式，內部沒有電路，需要用戶設計發射和接收電路。這種的傳感器成本較低，適合用于非精度測量場合。如機械鼠標滾珠測量。

      還有一種槽型光電傳感器，內部已經集成了電路，直接開關量輸出。這種價格高一些，但使用比較簡單。WTK-20槽型光電就是這種類型。

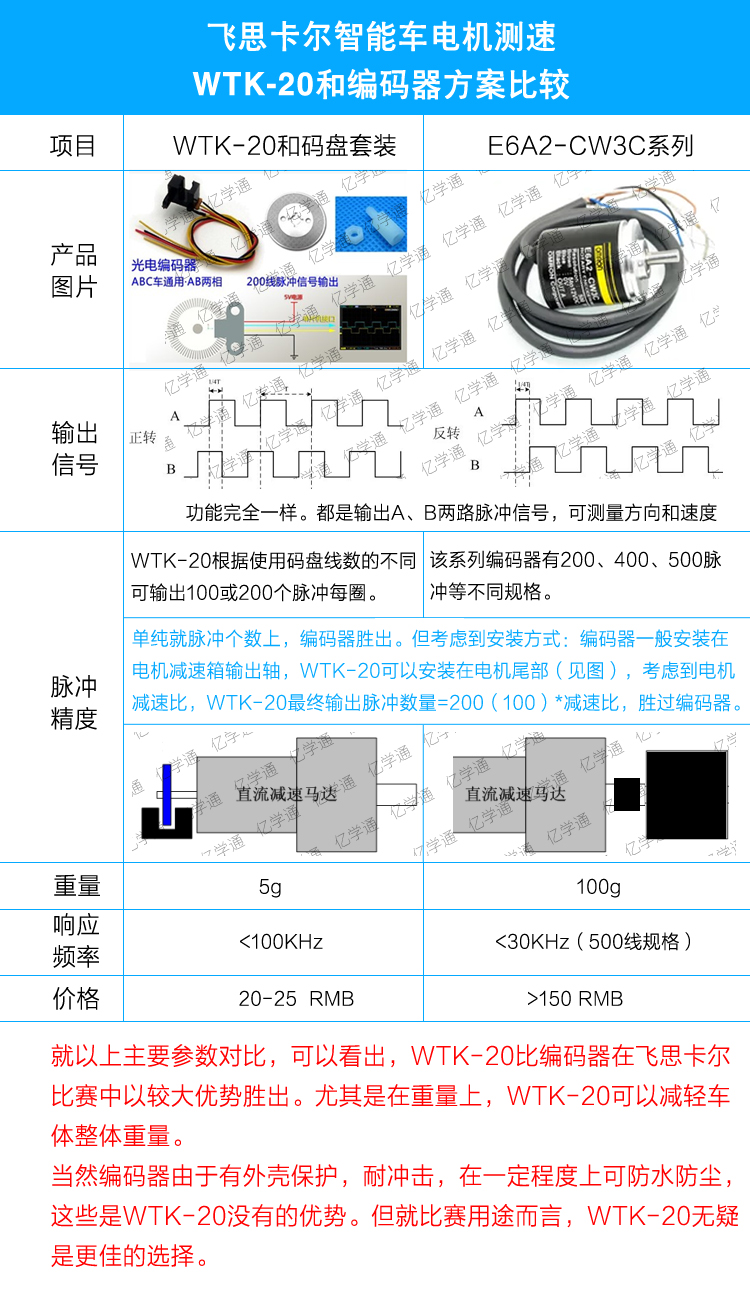

      大家在選擇凹槽光電開關的時候，由三個參數一定要注意，因?yàn)檫@涉及到您的電路測量的精準度：

      1、信號輸出類型——模擬量輸出，還是開關量TTL電平輸出。如果是后者可以直接送給控制器外部終端采集信號。如果是前者，用戶還需要自己加“比較整形”電路。

      2、響應頻率——有些傳感器在測量低轉速場合（如1KHz以下）輸出波形非常漂亮，但電機轉速高的時候（如飛思卡爾小車轉速），輸出的波形就發生了畸變。這就是因?yàn)閭鞲衅黜憫?yīng)頻率不夠而導致的；

      3、測量精度——測量精度是指的傳感器能檢測的光柵（或碼盤縫隙）的最小尺寸。有些測速傳感器在使用粗光柵（如直徑30mm碼盤，20線光柵）時，效果很好，但換成比較精細的光柵時（如直徑30mm碼盤，100光柵），測量脈沖就出現丟數的現象。這就是測量精度的關系。

?

3、圖片Pictures：

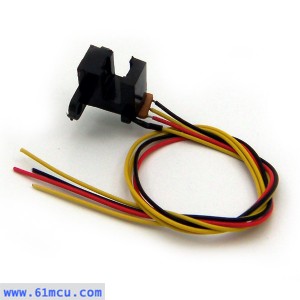

Figure 1：WTK-20舊款圖片

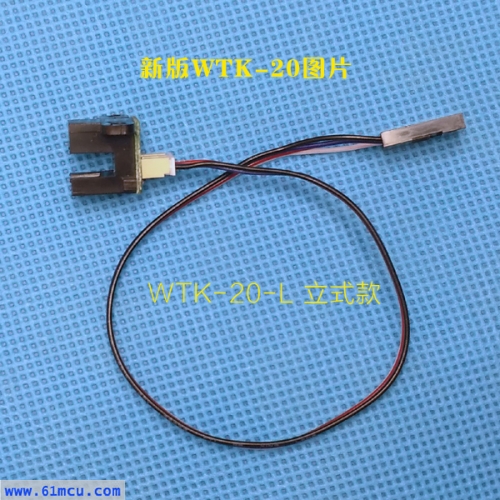

Figure 2：WTK-20-L立式圖

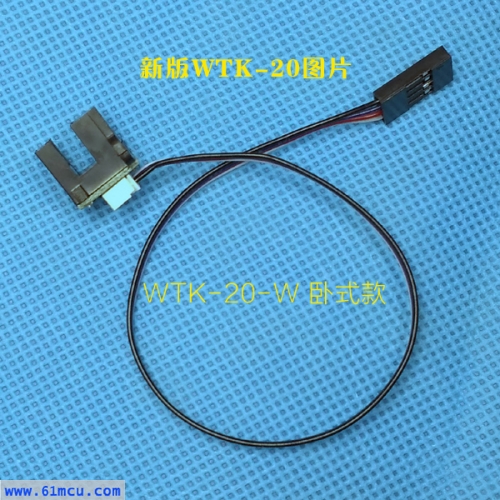

Figure 3：WTK-20-W臥式圖

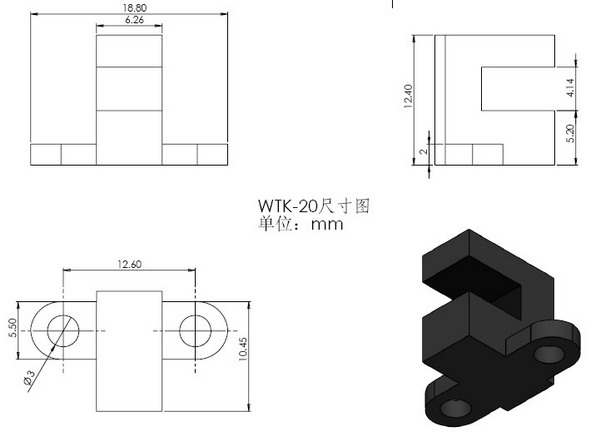

Figure 4：WTK-20尺寸圖
