1．描述:

SCA60C是由芬蘭VTI生產的基于3D-MEMS(三維微電子機械系統)技術的，固態硅基電容式傾角傳感器。既可以測靜態的加速度如地球重力加速度，又可以測動態的加速度如沖擊,振動等。

和芬蘭VTI其他型號傾角傳感器相比，SCA60C又具有測量量程寬（±90°），價格低的優點，在教學設備、機器人、電子設計競賽中有廣泛應用。例如全國大學生電子設計競賽中，2011年“基于自由擺的平板控制系統（B題）”、2007年“電動車蹺蹺板（F，J題）”，SCA60C使用就非常多，取得了良好的效果。

PS.芬蘭VTI科技是全球范圍內硅電容式慣性傳感器設計和生產的先驅。VTI的傾角傳感器以其出色的性能：如高精度、線性度、穩定性、重復性、可靠性、溫度特性、抗振性(高達20000g)等，已廣泛運用于各個領域。

   傾角傳感器原理：傾角測量理論是牛頓第二定律，根據基本的物理原理，在一個系統內部，速度是無法測量的，但卻可以測量其加速度。如果初速度已知，就可以通過積分計算出線速度，進而可以計算出直線位移。所以它其實是運用慣性原理的一種加速度傳感器。

   當傾角傳感器靜止時也就是側面和垂直方向沒有加速度作用，那么作用在它上面的只有重力加速度。重力垂直軸與加速度傳感器靈敏軸之間的夾角就是傾斜角了。 計算方式是加速度傳感器輸出信號經高精度模數轉換后，交由混合信號處理器進行濾波、平滑、方差估計等處理后，獲得精確的瞬時加速度。最終將精確瞬時加速度解算為傾角信息。

傾角傳感器結構：傾角傳感器把MCU，MEMS加速度計，模數轉換電路，通訊單元全都集成在一塊非常小的電路板上面。直接輸出角度等傾斜數據。

?

2、規格：

    品牌：VTI
    單軸傾角傳感器
    測量范圍1g(±90度)
    單極5V供電，比例電壓輸出
    模擬0.5-4.5V輸出
    工作溫度范圍寬
    尺寸：2.5cm*2.5cm

3、應用：

• 平臺水準測量與穩定

• 水準儀器

• 旋轉激光儀

• 施工水準設備

• 工程車輛調平，和高空平臺安全保護

• 定向衛星通訊天線的俯仰角測量

• 船舶航行姿態測量

• 盾構頂管應用

• 大壩檢測

• 地質設備傾斜監測

• 火炮炮管初射角度測量

• 雷達車輛平臺檢測

• 衛星通訊車姿態檢測

• 太陽能基座傾角檢測

4、優勢：

    抗沖擊能力強，能耗低

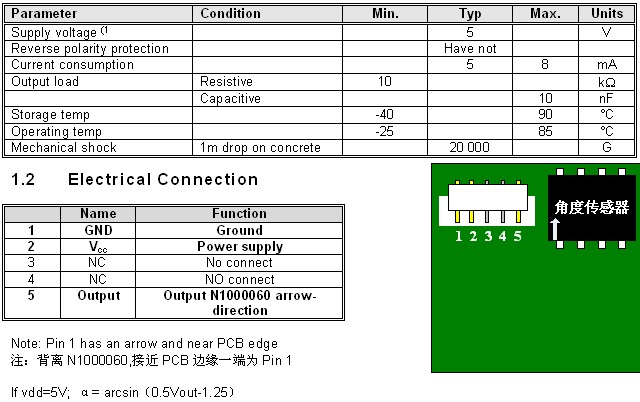

5、電氣特性：

注：1. 要達到高精度，電源電壓變化最好在5±0.05V。
    2. 測量范圍受到靈敏度，零點偏移，和供電電壓變化的影響。
    3. 測量方向參考器件上的箭頭指向。
    4. 其他方向要注意事項請聯系工程師。

6、圖片Pictures：

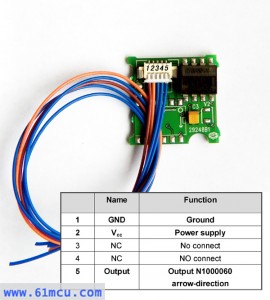

Figure 1：SCA60C芯片的圖片
